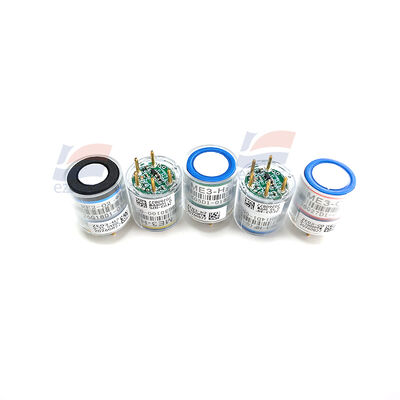

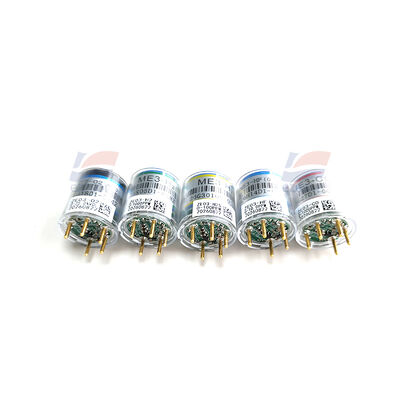

ماژول سنسور هیدروژن فلوراید YJJ ZE03‑HF 0‑10ppm خروجی HF UART‑TTL و آنالوگ

توضیحات محصول:

ماژول سنسور فلوراید هیدروژن YJJ ZE03‑HF 0‑10ppm HF خروجی UART‑TTL و آنالوگ

ویژگی ها:

پارامترهای فنی اصلی

| مورد | پارامتر |

| گاز تشخیص | HF (فلوراید هیدروژن) |

| محدوده اندازه گیری | **0 - 10 ppm** |

| وضوح | 0.1 ppm |

| زمان پاسخ T90 | ≤ 90 ثانیه

| منبع تغذیه | DC 5V ± 0.1V، جریان عملیاتی < 5mA

| خروجی دیجیتال | UART-TTL (سطح 3.3V)؛ 9600-8-N-1؛ حالت گزارش دهی فعال / پرسش و پاسخ؛ خروجی مستقیم غلظت ppm |

| خروجی آنالوگ VO | خروجی ولتاژ خطی 0-3V، نسبت غلظت به ولتاژ یک به یک |

| جبران دما | سنسور دمای روی برد، نرم افزار به طور خودکار جبران دما را انجام می دهد |

| محیط عملیاتی | -20 تا +50 درجه سانتیگراد؛ 15-90% RH، **به شدت از تراکم منع شده است** Winsen Ele... |

| شرایط نگهداری | -20 تا 50 درجه سانتیگراد، 30 - 70% RH |

| طول عمر مورد انتظار | 2 سال (در محیط هوایی)

| ابعاد | Φ23.5 میلی متر × 24.5 میلی متر |

تعریف پین (5 پین، مشابه پین های استاندارد سری ZE03)

| پین | تعریف | توضیح |

| --- | --- | --- |

| VCC | منبع تغذیه | DC5V |

| GND | زمین تغذیه | زمین مشترک |

| TXD | انتقال ماژول | به RX میکروکنترلر متصل می شود (سطح 3.3V، اتصال مستقیم به IO 5V ممنوع است) |

| RXD | دریافت ماژول | به TX میکروکنترلر متصل می شود |

| VO | خروجی ولتاژ آنالوگ | سیگنال آنالوگ 0-3V |

توضیح خروجی

1. پورت سریال UART (ترجیحی) **: مستقیماً غلظت HF (یک رقم اعشار)، دمای ماژول، وضعیت خطا را خروجی می دهد؛ از خواندن دستور و تغییر آدرس پشتیبانی می کند. سطح 3.3V، میکروکنترلرهای 5V باید تبدیل سطح انجام دهند.

2. **خروجی آنالوگ VO**: 0-3V متناسب با 0-10ppm؛ دقت خروجی آنالوگ ضعیف تر از پورت سریال است، مناسب برای جمع آوری ساده.

سناریوهای کاربردی

- نظارت بر نشت HF در فرآیندهای حکاکی شیمیایی و نیمه هادی

- تشخیص گاز سمی HF در کارگاه های متالورژی، آبکاری و شستشو با اسید

- فرستنده های ثابت و آشکارسازهای قابل حمل در تصفیه گازهای زائد و کارخانه های مواد شیمیایی خطرناک

- PLC، تجهیزات کنترل صنعتی و ادغام توسعه ثانویه برای آلارم گاز
