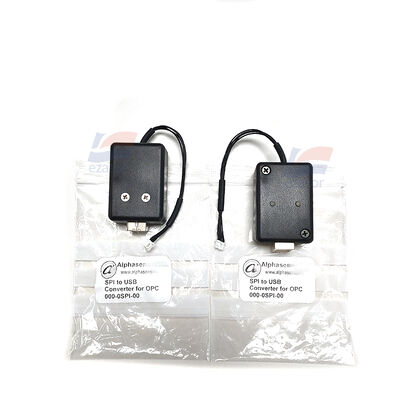

ماژول مبدل USB-SPI YJJ برای نظارت بر گرد و غبار OPC-N3 و اندازه‌گیری آزمایشگاهی

توضیحات محصول:

ماژول تبدیل YJJ USB-SPI برای نظارت بر گرد و غبار OPC-N3 و اندازه‌گیری آزمایشگاهی

ویژگی ها:

ذرات شمارنده نوری OPC-N3 (با مبدل USB-SPI)

توضیحات پارامتر:

اصل: شمارشگر ذرات نوری پراکنده نور لیزر. تبدیل USB-SPI تبدیل USB به SPI را در سمت رایانه شخصی انجام می دهد و مستقیماً داده های SPI را از سنسور OPC-N3 می خواند.

پارامترهای اصلی سنسور OPC-N3

| مدل | OPC-N3

| اصل تشخیص | لیزر پراکندگی نور لیزر تک ذره شمارش، لیزر ایمنی سطح 1

| محدوده تشخیص اندازه ذرات | 0.35 - 40 میکرومتر (اندازه ذرات معادل کروی)

| کانال های اندازه ذرات | 24 کانال درجه بندی اندازه ذرات، هیستوگرام توزیع اندازه ذرات خروجی

| شاخص های ذرات خروجی | غلظت جرمی PM1، PM2.5، PM4.25، PM10

| حداکثر غلظت جرمی | 2000 میکروگرم در متر مکعب

| حداکثر نرخ شمارش ذرات | 10000 ذره/ثانیه |

| نرخ جریان نمونه برداری | نرخ جریان کل 5.5 لیتر در دقیقه. سرعت نمونه برداری 220 میلی لیتر در دقیقه |

| ولتاژ منبع تغذیه | DC 4.8 - 5.2V (معمولی 5V) |

| جریان کاری | حالت اندازه گیری 175 میلی آمپر؛ آماده به کار < 50 میلی آمپر |

| سنسورهای داخلی | سنسور جبران کننده دما و رطوبت داخلی

| رابط ارتباطی بومی | SPI-Mode1 (3.3V Logic)؛ میکرو USB؛ پشتیبانی از ذخیره سازی CSV محلی Micro-SD |

| دمای کاری | -10℃ ~ +50℃

| رطوبت کاری | 0 - 95٪ RH، بدون تراکم

| ابعاد فیزیکی | 75 میلی متر × 60 میلی متر × 63.5 میلی متر |

| وزن | < 105 گرم |

| گارانتی | 24 ماه

تبدیل USB-SPI (با آداپتور) توضیحات

> عملکرد: رابط USB کامپیوتر به SPI، مستقیماً داده های SPI را از OPC-N3 می خواند و نیاز به توسعه تک تراشه MCU را از بین می برد.

1. رابط: USB2.0; سیگنال های SPI: SCK، MOSI، MISO، CS، GND. حالت SPI 1، مطابق با زمان بندی ارتباطی OPC-N3

2. سطح IO: سطح منطقی 3.3 ولت، سازگار با رابط OPC-N3 SPI

3. منبع تغذیه: OPC-N3 به منبع تغذیه مستقل 5 ولت نیاز دارد، **نمی توان با آداپتور USB-SPI** تغذیه کرد تا از منبع تغذیه ناکافی که باعث ایجاد فن و لیزر غیرعادی می شود، جلوگیری شود.

4. نرم افزار: کامپیوتر میزبان کامپیوتر اطلاعات هیستوگرام، غلظت PM، دما و رطوبت را می خواند.

ویژگی های اصلی

1. 24 کانال درجه بندی اندازه ذرات، می تواند توزیع اندازه ذرات کامل، نه تنها مقادیر جرم PM، می تواند ذرات بزرگ مانند گرده را تشخیص دهد.

2. جبران دما و رطوبت داخلی، مناسب برای محیط های پیچیده در فضای باز. از ضبط آفلاین کارت SD پشتیبانی می کند

3. همراه با مبدل USB-SPI، رایانه شخصی مستقیماً داده ها را جمع آوری می کند، به سرعت ارزیابی طرح و آزمایش آزمایشگاهی را انجام می دهد.

4. درجه صنعتی، مناسب برای شهرهای با آلودگی بالا، گرد و غبار محل ساخت و ساز، نظارت بر محیط اتمسفر

سناریوهای کاربردی معمولی

پایش کیفیت هوای شهری، پایش گرد و غبار محل ساخت و ساز، نمونه‌برداری تحقیقات جوی، پایش گرده/آلرژن، پایش ذرات معلق شهرک صنعتی، ایستگاه پایش محیطی، توسعه تجهیزات پایش کیفیت هوای داخلی و خارجی
