جزئیات محصول:
|
| ولتاژ تغذیه: | 2.2 ولت ~ 5.0 ولت دی سی | مصرف برق ساکن: | طراحی کم مصرف |
|---|---|---|---|
| سیگنال خروجی: | خروجی سطح دیجیتال TTL | زمان قفل شدن: | 2.0 ثانیه |
| تاخیر خروجی ONTIME: | 2 تا 3600 | تشخیص طول موج: | 8 تا 14 میکرومتر |
| محدوده تشخیص: | 2 تا 10 متر | شرایط ماشه: | حرکت انسان |
| برجسته کردن: | سنسور پیروالکتریک دیجیتال PIR,آشکارساز بدن انسان برای هشدار,سنسور سیستم هشدار نفوذ |
||
توضیحات محصول:

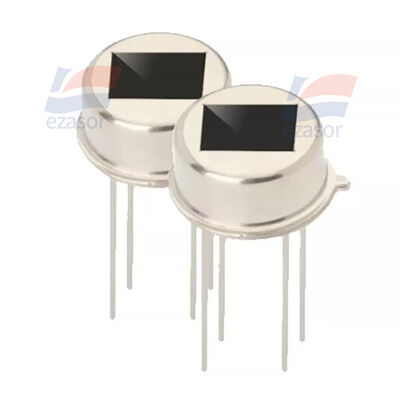

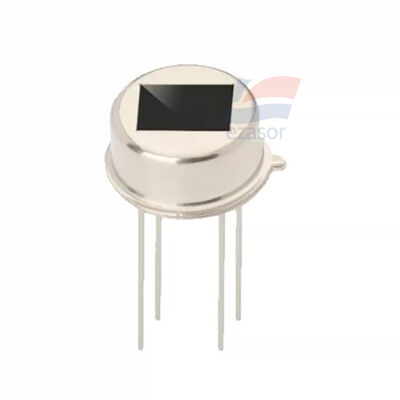

YJJ RDA224-F سنسور مادون قرمز پیروالکتریک دیجیتال PIR آشکارساز بدن انسان برای سیستم هشدار نفوذ
امکانات:
سنسور مادون قرمز پیروالکتریک دیجیتال RDA224-F
توضیحات پارامتر
اصل: اثر ترمولومینسانس، یک سنسور یکپارچه سنجش مادون قرمز انسان که **عنصر حساس + تراشه پردازش سیگنال دیجیتال** را ترکیب می کند، مستقیماً خروجی سطح TTL دیجیتال را ارائه می دهد، بدون نیاز به مدار تقویت کننده عملیاتی خارجی، همراه با لنز فرنل برای تشخیص حرکت انسان
پارامترهای الکتریکی اصلی
- ولتاژ تغذیه: **2.2 ولت تا 5.0 ولت DC**
- مصرف برق استاتیک: طراحی کم مصرف
- سیگنال خروجی: **خروجی سطح دیجیتال TTL (پین REL)**
- VOH ≥ 2.7 ولت، VOL ≤ 0.3 ولت (VDD = 3 ولت، IOH = 10 میلی آمپر)
- فیلتر سیگنال
- فرکانس قطع بالا گذر FHPF: 0.4 هرتز
- فرکانس قطع پایین گذر FLPF: 7 هرتز
- زمان قفل شدن: 2.0 ثانیه (بدون پاسخ به سیگنال های جدید در عرض 2 ثانیه پس از تحریک، ضد تحریک کاذب)
- تاخیر خروجی ONTIME: 2~3600 ثانیه، 16 سطح قابل تنظیم غیر خطی (زمان نگهداری سنجش انسان را می توان از طریق پین پیکربندی کرد)
- طول موج تشخیص: مادون قرمز انسان 8~14 میکرومتر
عملکرد تشخیص (با لنز فرنل)
- فاصله تشخیص: 2~10 متر (بسته به انتخاب لنز)
- زاویه سنجش: تعیین شده توسط لنز فرنل
- شرط تحریک: حرکت انسان، انسان ثابت تحریک نخواهد شد
- معماری ورودی: اکتساب سیگنال دیفرانسیلی، تداخل ناشی از تغییرات آهسته دمای محیط را سرکوب می کند
تعاریف پین
1. VDD: ترمینال مثبت تغذیه
2. GND: زمین تغذیه
3. REL: پین خروجی تحریک سنجش انسان (TTL)
4. ONTIME: پین پیکربندی زمان تاخیر
5. SENS: پین تنظیم حساسیت
6. OEN: پین کنترل فعال سازی، می تواند عملکرد سنسور را تغییر دهد
ویژگی های محصول
1. ادغام یکپارچه، ADC داخلی با دقت بالا، ورودی سیگنال دیفرانسیلی، قابلیت ضد تداخل قوی
2. خروجی مستقیم TTL دیجیتال، مدارهای جانبی را ساده می کند، میکروکنترلر تک تراشه می تواند مستقیماً بخواند
3. هم حساسیت و هم زمان تاخیر خروجی قابل پیکربندی هستند، مناسب برای سناریوهای مختلف
4. منبع تغذیه ولتاژ گسترده، مصرف برق کم، مناسب برای دستگاه های با باتری
5. فیلتر داخلی، منابع تداخل مانند رانش آهسته نور و دما را سرکوب می کند
کاربرد معمول
1. چراغ های سنجش بدن انسان، سوئیچ های سنجش، تشخیص حضور انسان در خانه هوشمند
2. سیستم هشدار مادون قرمز امنیتی، تشخیص نفوذ
3. پایانه های اینترنت اشیاء (IoT)، دستگاه های قابل حمل با باتری
4. اسباب بازی های سنجش بدن انسان، کنترل سنجش خودکار لوازم خانگی
5. تشخیص سنجش بدن انسان در اتوماسیون صنعتی
مشخصات:
| ولتاژ تغذیه | 2.2 ولت تا 5.0 ولت DC |
| مصرف برق استاتیک | طراحی کم مصرف |
| سیگنال خروجی | خروجی سطح دیجیتال TTL (پین REL) |
| فرکانس قطع بالا گذر FHPF | 0.4 هرتز |
| فرکانس قطع پایین گذر FLPF | 7 هرتز |
![]()
