جزئیات محصول:
|
| نوع: | سنسور جریان هوا | برای: | گاز خشک |
|---|---|---|---|
| محدوده: | +/ -1 l/ min | دقت: | 0.5٪ |
| ولتاژ خروجی: | 54.7 میلی ولت | ولتاژ منبع تغذیه عملیاتی: | 8 ولت تا 15 ولت |
| برجسته کردن: | سنسور جریان هوای پزشکی AWM42300V,سنسور جریان هوای پزشکی میکروبریج |
||
توضیحات محصول:

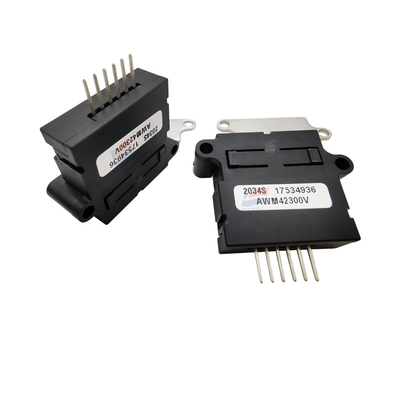

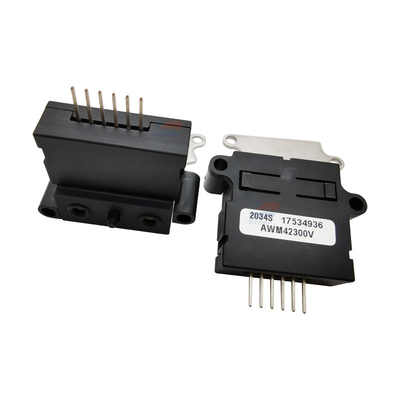

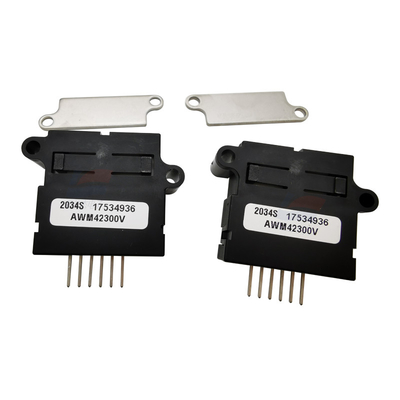

AWM42300V حسگر جریان هوا برای خروجی آنالوگ گاز خشک
ویژگی ها:
حسگر جریان جرم گاز سری AWM40000، بدون تقویت (mV) ، محدوده جریان / فشار: ±1000 SCCM (1.0 SLPM)نوع رابط: چند لایه.
عملیات
اصل حسگر جریان جرم گاز مایکرو بریج انتقال گرما است.سرعت جریان جرم گاز از طریق سطح عنصر حسگر هدایت می شود.ولتاژ خروجی متناسب با جرم هوا یا گاز دیگر است که از طریق ورودی و خروجی بسته جریان دارد.یک محفظه به طور خاص طراحی شده، جریان هوا را از طریق عناصر حسگر میکروسروکتوری به طور بهینه هدایت و کنترل می کند.بسته بندی مکانیکی طراحی شده است تا به راحتی روی یک صفحه مدار چاپی نصب شود.
حسگر جريان جرم گاز ميکرو پل شامل يک تراشه سيليکوني پيشرفته بر اساس تکنولوژي پيشرفته ميکروساختري است.این تراشه از یک فیلم نازک و ساختار پل آدیاباتیک با یک عنصر حرارتی و سنجش درجه حرارت استفاده می کند.ساختار پل می تواند به سرعت و به طور حساس به جریان هوا از هوا یا گاز های دیگر که از طریق تراشه جریان دارند پاسخ دهد.عناصر دوگانه حسگر در هر دو طرف عنصر گرمایش مرکزی نیز جهت و سرعت جریان را نشان می دهند.فیلم ضخیم و مقاومت فیلم اصلاح شده با لیزر، تعویض مداوم از سنسور به سنسور را در همه زمان ها تضمین می کند.
حسگرهای جریان جرم گاز میکروبریج از مقاومت های حرارتی که در فیلم های نیترید سیلیکون پیچیده شده اند استفاده می کنند.این مقاومت ها معلق شده اند و دو پل را بر فراز حفره حکاکی تراشه سیلیکون تشکیل می دهند.تراشه در یک کانال جریان هوا با اندازه *** قرار داده می شود تا پاسخ جریان تکراری را فراهم کند.با حک کردن حفره زیر پل حسگر جریان، بخاری و مقاومت حسگر می توانند عایق حرارتی کارآمد را به دست آورند.اندازه کوچک و عملکرد عایق حرارتی سنسور جریان جرم گاز میکروبریج باعث پاسخ حداکثر سرعت و حساسیت بالا به جریان هوا می شود.
پل های دوقلو Wheatstone کنترل اندازه گیری جریان هوا - یکی از آنها کنترل حرارتی حلقه بسته را فراهم می کند و دیگری شامل عناصر دوگانه است.مدار حرارتی تغییرات خروجی ناشی از تغییرات دمای محیط را با ارائه خروجی متناسب با جریان جرم کاهش می دهد.این مدار دمای بخاری را در یک تفاوت دمایی ثابت بالاتر از دمای محیط حفظ می کند (160°C) ، که با اندازه گیری مقاومت حرارتی روی تراشه تعیین می شود.خروجی دستگاه متناسب با ولتاژ تغذیه است و همچنین با ولتاژ دیفرانسیل مدار پل Wheatstone مطابقت دارد.
مشخصات:
| ولتاژ منبع برق کار | 8 ولت تا 15 ولت |
| اندازه بندر | اندازه بندر |
| مواد پوسته | سیلیکون |
| حداکثر دمای کار | + 125 C |
| حداقل دمای کار | -40°C |
| نوع خروجی | آنالوگ |
