AWM2300V حسگر جریان 50 mV ولتاژ خروجی نقطه تراش 650 sccm مصرف برق 30 mW برای نظارت دقیق جریان

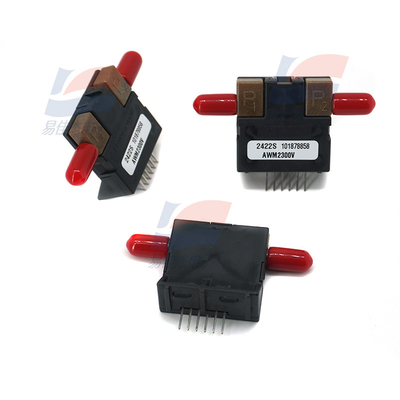

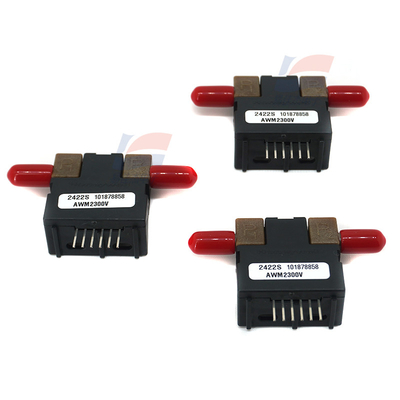

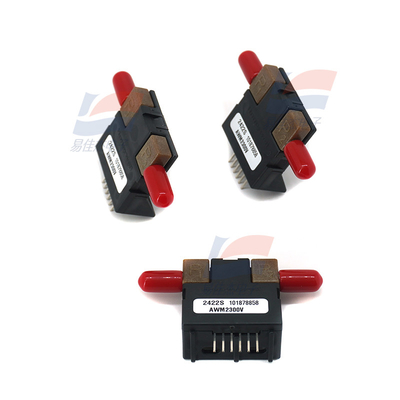

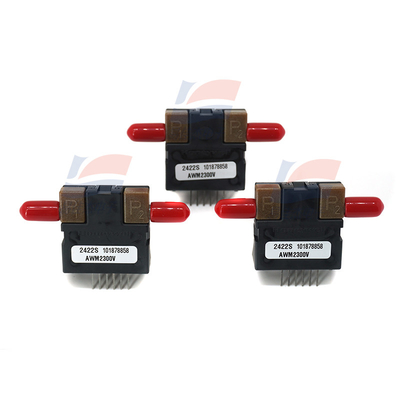

سنسور جریان AWM2300V

اطلاعات عمومی:

سنسور جریان جرم هوا سری AWM2000 یک دستگاه منفعل است که شامل دو پل گندم است: یکی برای کنترل بخار دهنده حلقه بسته و دیگری برای عناصر دوگانه حسگر است.کنترل بخار در شکل 1 برای کار بر اساس مشخصات مورد نیاز است.. مدار تغذیه پل حسگر در شکل 2 نیز مورد نیاز است. تقویت کننده ابزارک تفاوتی در شکل 3 می تواند برای افزایش افزایش و معرفی تعویض ولتاژ به خروجی سنسور استفاده شود.

آلودگی رسانه ها:

گرد و غبار باعث مسدود شدن محدوده جریان فلزی متخلخل (فقط AWM2200V) می شود. تجمع گرد و غبار باعث می شود که کاهش فشار در سراسر سنسور برای هر میزان جریان داده شده افزایش یابد

انسداد را می توان با استفاده از یک فیلتر 5 میکروونی ارزان قیمت در بالای عنصر حسگر جلوگیری کرد.

جريان جرم در مقابل فشار فرقي:

تراشه مایکرو بریج اساساً یک تراشه حسگر جریان جرم است که از مکانیسم انتقال حرارتی استفاده می کند. هرچه جرم بیشتری از تراشه عبور کند، گرمای بیشتری منتقل می شود.محدوده سنجش می تواند در هنگام سنجش یک جریان نمونه برداری از جریان اصلی با کاهش نسبت قطر مسیر جریان اصلی به حداقل قطر لوله جریان هوا در درون سنسور گسترش یابد. خنک کردن جریان نمونه گیری منجر به تقویت معکوس می شود ، که با روش های مکانیکی حاصل می شود. سپس ممکن است فشار فرقی متناسب با جریان جرم اندازه گیری شود.هرچه فشار فرقی بیشتر باشد، هر چه جرم بیشتری جریان داشته باشد.تغییرات در تراکم رسانه های جاری به دلیل فشار محیط و تغییرات دمای، خروجی سنسور فشار تفاوتی AWM2200V را متناسب با تغییر تراکم مطلق تغییر می دهد.دیگر حسگرهای جریان جرم تحت تاثیر تغییرات تراکم نیستند.

دستورالعمل های جوش دادن:

سنسور باید قبل از جوشاندن به طور ایمن به صفحه PC متصل شود جوشاندن دستی: 1. از آهن جوش کنترلی با دمای کنترل شده با نوک قطر 3.2 میلی متر (1/8 اینچ) استفاده کنید. 2. دمای را در 400 درجه سانتیگراد تنظیم کنید.حداکثر 5 ثانیه نوک ترمینال را نگه دارید.3 استفاده از نوع R فلوکس رزین هسته جوش و دست پاک پس از جوش.

دستورالعمل های جوش، ادامه جوش موج:

1. دمای جوش را حداکثر در ۲۵۰ درجه سانتیگراد تنظیم کنید. 2. کمربند را حداقل با سرعت ۵ فوت در دقیقه اجرا کنید.
