AWM3150V حسگر جریان هوا 50 mW مصرف برق و 3.0 msec حداکثر زمان پاسخ برای صنعتی

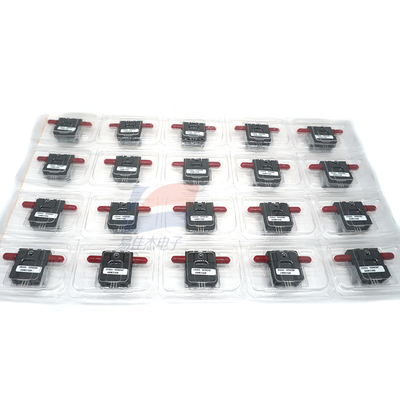

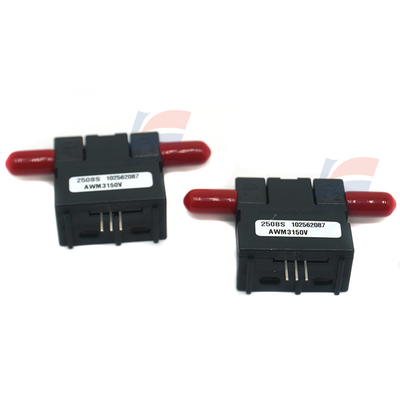

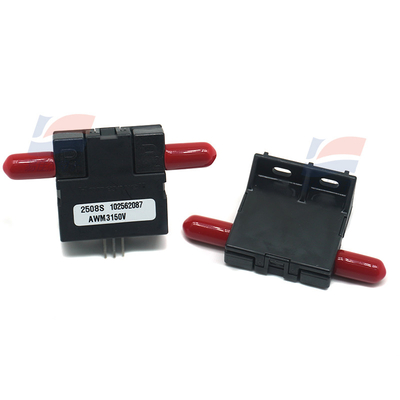

AWM3150V حسگر جریان هوا

اطلاعات عمومی:

حسگرهای جریان هوا سری AWM3000 بر اساس تئوری که جریان هوا در سطح یک عنصر حسگر باعث انتقال گرما می شود کار می کنند.ولتاژ خروجی متناسب با جرم هوا یا گاز دیگر که از طریق ورودی و خروجی یک سنسور داده می شود، متفاوت است. جریان غوطه ور / منبع. حداکثر نرخ جریان 10 mA غوطه ور و 20 mA منبع است، که توسط یک تقویت کننده عملیاتی LM224 در مرحله نهایی تقویت کننده ابزار کنترل می شود.

آلودگی رسانه ها:

رسانه هایی که از طریق سنسور جریان دارند باید بدون رطوبت و آلودگی ذرات باشد.یک فیلتر 5 میکروونی ارزان قیمت در سمت بالا از عنصر حسگر به طور قابل توجهی خطر آسیب ناشی از آلاینده ها را کاهش می دهد.

تمیز کردن:

در هنگام تمیز کردن، انتهای پورت ها را بپوشانید. برخی از حلال ها ممکن است به اپوکسی استفاده شده برای مهر و موم لوله های تراشه به بستر سرامیکی حمله کنند.

راهنمايي براي استفاده:

لطفا توجه داشته باشید: سنسور باید قبل از جوش به طور محکم به مدار چاپی متصل شود. جوش دستی: از دمای کنترل شده s S t m استفاده کنید. از آهن آلات فلکس R استفاده کنید که دارای 3,2 میلی متر (1/8 اینچ) است.) قطر نوک. و دمای 400 ° C [750 ° F]. نگه داشتن نوک بر روی ترمینال برای 5 ثانیه حداکثر در هسته جوش و دست [۴ سال پس از جوش. موج جوش: تنظیم دمای جوش در 250 ° C 80 ° F) حداکثر.کمربند کمینی 1.54 متري در دقيقه
