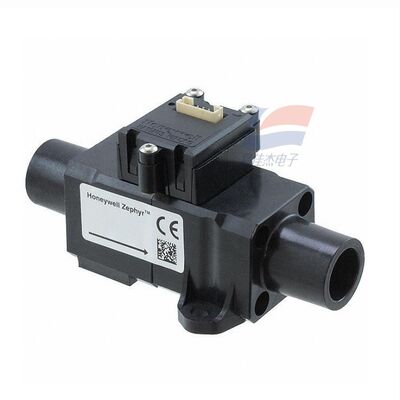

YJJ HAFUHH0050L4AXT حسگر جریان جرم حرارتی MEMS برای استفاده پزشکی 0-50SLPM

توضیحات محصول:

سنسور جریان جرم حرارتی YJJ HAFUHH0050L4AXT MEMS برای مصارف پزشکی 0-50SLPM

ویژگی ها:

I. پارامترهای اصلی (25 ℃، 1 اتمسفر)

مدل: HAFUHH0050L4AXT

محیط اندازه گیری: هوای خشک و تمیز / گاز غیر خورنده

محدوده: 0-50 SLPM (رزولوشن تا 0.05 SLPM)

دقت: ± 0.5٪ FS (مقیاس کامل)، ± 0.5٪ خواندن

تکرارپذیری: ± 0.1% FS

زمان پاسخگویی: ≤ 1 ms (اندازه گیری پویا سریع)

رابط خروجی: I2C (دیجیتال)، سطح 3.3 ولت

ولتاژ منبع تغذیه: 3-10 VDC (معمولی 3.3/5V)

مصرف برق: استاتیک تقریبا 25 مگاوات، حداکثر ≤ 60 مگاوات

دمای عملیاتی: -20 ℃ تا +70 ℃؛ جبران متوسط ​​0℃ تا +50℃

مقاومت فشار: حداکثر 60 psi (تقریباً 4 بار)

اندازه رابط: کانکتور نر مخروطی 22 میلی متر (اتصال سریع پنوماتیک)

بسته: کانکتور SIP 6 پین، محفظه ترموپلاستیک مقاوم در برابر شعله

عمر: > 5 سال (عملکرد عادی)، مطابق با RoHS

II. اصل کار

از فناوری میکروپل حرارتی MEMS استفاده می کند:

تراشه شامل یک مقاومت حرارتی عایق + مقاومت های سنجش دما در بالادست و پایین دست است.

جریان هوا گرما را حذف می کند و اختلاف دما بین بالادست و پایین دست متناسب با سرعت جریان جرمی است.

تراشه ASIC جبران دما، خطی سازی، دیجیتالی شدن و خروجی سیگنال I2C را تکمیل می کند.

به طور مستقیم نرخ جریان جرم را اندازه گیری می کند، بدون اینکه تحت تأثیر نوسانات دما / فشار قرار گیرد.

III. برنامه های کاربردی اصلی

تجهیزات پزشکی: کنترل دقیق جریان اکسیژن / هوا برای ونتیلاتورها، ماشین های بیهوشی، ابزارهای عملکرد ریوی.

اتوماسیون صنعتی: نسبت گاز، گاز محافظ جوشکاری، تجهیزات تشخیص نشت، نظارت بر جریان جرم گاز؛

نظارت بر محیط زیست: کالیبراسیون جریان پمپ نمونه‌برداری هوا، پایداری جریان تجزیه‌گر گاز.

لوازم خانگی / هوای تازه: سیستم‌های هوای تازه پیشرفته، تصفیه‌کننده‌های هوا با کنترل حجم باد حلقه بسته.

ابزار تحقیق: خطوط لوله گاز آزمایشگاهی، اندازه گیری دقیق جریان تجهیزات پنوماتیکی.
