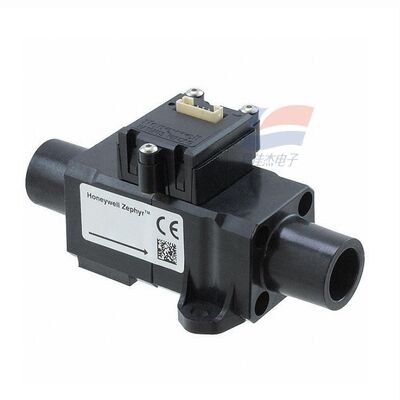

YJJ HAFUHT0050L4AXT حسگر جریان جرم حرارتی MEMS 0-50SLPM برای کاربردهای پزشکی / صنعتی

توضیحات محصول:

سنسور جریان جرمی حرارتی YJJ HAFUHT0050L4AXT MEMS 0-50SLPM برای کاربردهای پزشکی و صنعتی

ویژگی ها:

I. پارامترهای اصلی (25 ℃، 1 اتمسفر)

مدل: HAFUHT0050L4AXT

محیط اندازه گیری: هوای خشک و تمیز / گاز غیر خورنده

محدوده: 0-50 SLPM (لیتر استاندارد در دقیقه)

دقت: ± 0.5% FS (مقیاس کامل)

وضوح: حداقل 0.002 SLPM

زمان پاسخگویی: ≤1 میلی ثانیه (اندازه گیری پویا سریع)

رابط خروجی: I2C (دیجیتال)، آدرس Slave 0x49، سطح 3.3V

ولتاژ منبع تغذیه: 3-10 VDC (معمولی 3.3/5V)

مصرف برق: استاتیک تقریبا 25 مگاوات، حداکثر ≤60 مگاوات

دمای عملیاتی: -20 ℃ تا +70 ℃؛ جبران متوسط ​​0℃ تا +50℃

مقاومت فشاری: حداکثر 60 psi (تقریباً 4 بار)

اندازه رابط: رشته داخلی G3/8 (ISO 1179)، سازگار با کانکتور ISO 5356

بسته: کانکتور SIP 6 پین، محفظه ترموپلاستیک مقاوم در برابر شعله

عمر: > 5 سال (عملکرد عادی)، مطابق با RoHS

II. تفسیر مدل (HAFUHT0050L4AXT)

HAF: سری Zephyr

U: همه منظوره

HT: دقت بالا + رابط رشته ای (متفاوت از درج سریع HH)

0050: 50 SLPM در مقیاس کامل

L4: خروجی I2C، پورت رشته G3/8

AXT: پیکربندی استاندارد، بدون گزینه های خاص

III. اصل کار

استفاده از فناوری میکروپل حرارتی MEMS:

تراشه دارای یک مقاومت گرمایش عایق + سنسورهای دمای بالادست و پایین دست است.

جریان هوا گرما را از بین می برد و اختلاف دما بین بالادست و پایین دست با سرعت جریان جرمی متناسب است.

تراشه ASIC جبران دما، خطی سازی، دیجیتالی شدن و خروجی سیگنال های I2C را تکمیل می کند.

اندازه گیری مستقیم دبی جرمی، بدون تاثیر نوسانات دما/فشار.

IV. برنامه های کاربردی اصلی

تجهیزات پزشکی: ماسک‌های تنفسی، دستگاه‌های بیهوشی، عملکرد سنج ریوی برای کنترل دقیق اکسیژن / جریان هوا.

اتوماسیون صنعتی: اختلاط گاز، گاز محافظ جوشکاری، تجهیزات تشخیص نشت، نظارت بر جریان جرم گاز؛

نظارت بر محیط زیست: کالیبراسیون جریان پمپ نمونه‌برداری هوا، پایداری جریان تجزیه‌گر گاز.

لوازم خانگی / هوای تازه: سیستم‌های هوای تازه پیشرفته، تصفیه‌کننده‌های هوا برای کنترل حلقه بسته حجم هوا.

ابزار تحقیق: خطوط لوله گاز آزمایشگاهی، اندازه گیری دقیق جریان تجهیزات پنوماتیکی.
