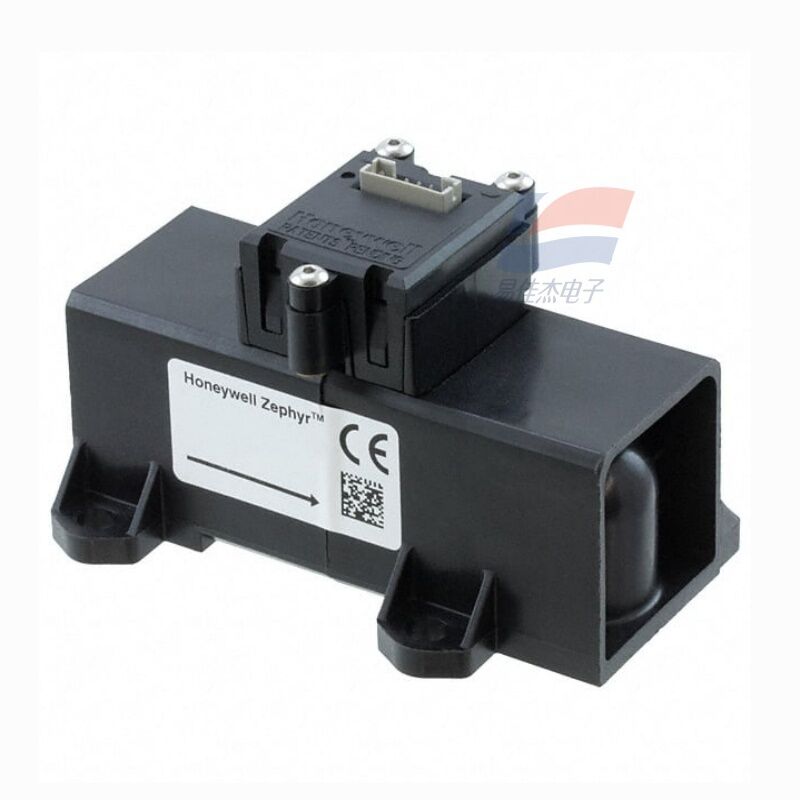

YJJ HAFUHM0020L4AXT حسگر جریان جرم حرارتی 0-20SLPM برای کاربردهای پزشکی

توضیحات محصول:

سنسور جریان جرم حرارتی YJJ HAFUHM0020L4AXT 0-20SLPM برای کاربردهای پزشکی

ویژگی ها:

I. پارامترهای اصلی (25 ℃، 1 اتمسفر، هوا)

مدل: HAFUHM0020L4AXT

محیط اندازه گیری: هوای خشک، تمیز، بدون روغن / گاز غیر خورنده

محدوده: 0-20 SLPM (لیتر استاندارد در دقیقه)

دقت: ± 0.5٪ FS (مقیاس کامل)، ± 0.5٪ خواندن

تکرارپذیری: ± 0.1% FS

وضوح: حداکثر 0.002 SLPM

زمان پاسخگویی: ≤ 1 ms (دینامیک سریع)

رابط خروجی: I2C (دیجیتال)، آدرس برده 0x49، سطح 3.3 ولت

ولتاژ منبع تغذیه: 3-10 VDC (معمولی 3.3V/5V)

مصرف برق: استاتیک تقریبا 25 مگاوات، حداکثر ≤ 60 مگاوات

دمای عملیاتی: -20 ℃ تا +70 ℃؛ جبران متوسط ​​0℃ تا +50℃

مقاومت فشار: حداکثر 60 psi (≈4 بار)

رابط: رابط نر مخروطی 22 میلی متری (ISO 5356)، نوع درج سریع

بسته: کانکتور SIP 6 پین، محفظه ترموپلاستیک مقاوم در برابر شعله

گواهینامه: مطابق با RoHS، عایق درجه پزشکی و ضد تداخل

II. تفسیر مدل (HAFUHM0020L4AXT)

HAF: سری Zephyr

U: نوع جهانی

HM: کانال با دقت بالا + برد کوچک (متفاوت از HH/HT)

0020: مقیاس کامل 20 SLPM

L4: خروجی I2C، رابط درج سریع 22 میلی متری

AXT: پیکربندی استاندارد، بدون گزینه های خاص

III. اصل کار

استفاده از میکروپل حرارتی MEMS:

تراشه مقاومت گرمایش عایق + مقاومت های سنجش دما بالادست و پایین دست را ادغام می کند.

جریان هوا گرما را حذف می کند، اختلاف دما در بالادست و پایین دست ∝ نرخ جریان جرمی.

ASIC داخلی جبران دما، خطی سازی، دیجیتالی کردن و خروجی I2C را تکمیل می کند.

به طور مستقیم نرخ جریان جرم را اندازه گیری می کند، بدون اینکه تحت تأثیر نوسانات دما / فشار قرار گیرد.

IV. برنامه های اصلی (سناریوهای با جریان کم با دقت بالا)

تجهیزات پزشکی:

کنترل دقیق نسبت اکسیژن به مخلوط هوا در دستگاه های ونتیلاتور / بیهوشی

نظارت بر جریان کم برای ابزارهای عملکرد ریوی، نبولایزر (0-20 SLPM)

اتوماسیون صنعتی:

نسبت دقیق گاز (مانند گاز محافظ جوشکاری، گاز بی اثر)

تجهیزات تشخیص نشت، کالیبراسیون و پایداری آنالایزر گاز کم جریان

پایش محیط زیست:

کنترل حلقه بسته کم جریان برای پمپ های نمونه گیری هوا، آنالایزرهای VOC

تحقیقات و آزمایشگاه:

اندازه گیری میکرو جریان برای خطوط لوله گاز، تجهیزات پنوماتیک دقیق

لوازم خانگی / هوای تازه:

تصفیه‌کننده‌های هوای پیشرفته، هوای تازه درجه پزشکی با بازخورد جریان کم
