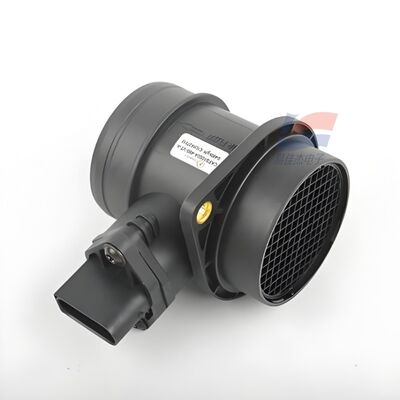

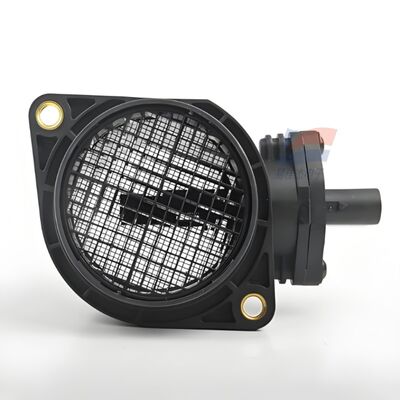

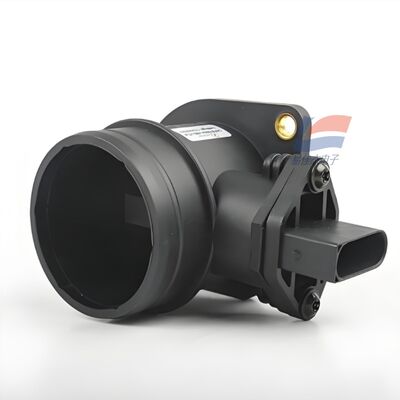

YJJ CAFS1000A سنسور جریان هوا برای خودرو - اندازه گیری جریان گاز با DN60

توضیحات محصول:

سنسور جریان هوا YJJ CAFS1000A خودرو درجه یک - جریان سنج گاز با DN60

ویژگی ها:

I. اطلاعات مدل پایه

سری: CAFS1000 سنسور جریان هوای کلاس خودرو

مدل: CAFS1000A (متر جریان هوا از نوع لوله یکپارچه، مدل سازگار با تجهیزات میزبان)

اصل اندازه گیری: تراشه سیلیکونی MEMS حرارتی، اندازه گیری مستقیم کیفیت جریان هوا (کیلوگرم در ساعت)، جریان غیر حجمی

II. پارامترهای اصلی عملکرد

1. مشخصات اندازه گیری جریان

محدوده استاندارد: 10 تا 1000 کیلوگرم در ساعت (محدوده های 250/320/370/800 کیلوگرم در ساعت قابل تنظیم)

حداکثر سرعت جریان هوا: 0 - 60 متر بر ثانیه

محیط اندازه گیری: هوای تمیز و خشک، گاز بی اثر، گرد و غبار زیاد ممنوع، آلودگی نفت، گاز مخلوط نفت و آب

دقت اندازه گیری: ± 2.0% FS (خطای جامع محدوده کل)

تکرارپذیری: <0.5% FS

زمان پاسخ T90: ≤15ms (مصرف گذرا موتور را به سرعت می گیرد)

حداکثر تحمل فشار استاتیک: 0.3 MPa (3bar)

مقاومت در برابر ضربه: 100 گرم، پایدار در محیط ناهموار خودرو

2. پارامترهای الکتریکی

ولتاژ منبع تغذیه: 7 - 24VDC (استاندارد سیستم 12 ولت خودرو، خودروی دیزلی 24 ولتی سازگار)

ولتاژ کاری معمولی: 12 ولت DC

جریان کار: <50 میلی آمپر (شرایط 14 ولت)

سیگنال خروجی (دو گزینه، سفارشی کارخانه)

خروجی ولتاژ آنالوگ: خروجی متناسب خطی 1 - 5 ولت (راه حل اصلی خودرو)

خروجی پالس فرکانس: سازگار با ECU قدیمی

کالیبراسیون دمای کامل ASIC داخلی، بدون نیاز به مدار جبران دما اضافی

درجه حفاظت: IP40

3. دما و محیط

دمای کار: -40 ℃ ～ + 125 ℃ (محیط دمای گسترده محفظه موتور)

دمای ذخیره سازی: -40 ℃ ~ +125 ℃

تحمل رطوبت: 0 - 100٪ RH، می تواند بخار آب تراکم جزئی را تحمل کند

مرجع کالیبراسیون: 20 ℃، کالیبراسیون هوا با فشار اتمسفر استاندارد 101.325 کیلو پاسکال

4. ساختار مکانیکی

جنس پوسته: پلاستیک مهندسی مقاوم در برابر حرارت ABS

روش نصب: نوع فلنج لوله ورودی مستقیم، نصب شده بین فیلتر هوا و دریچه گاز

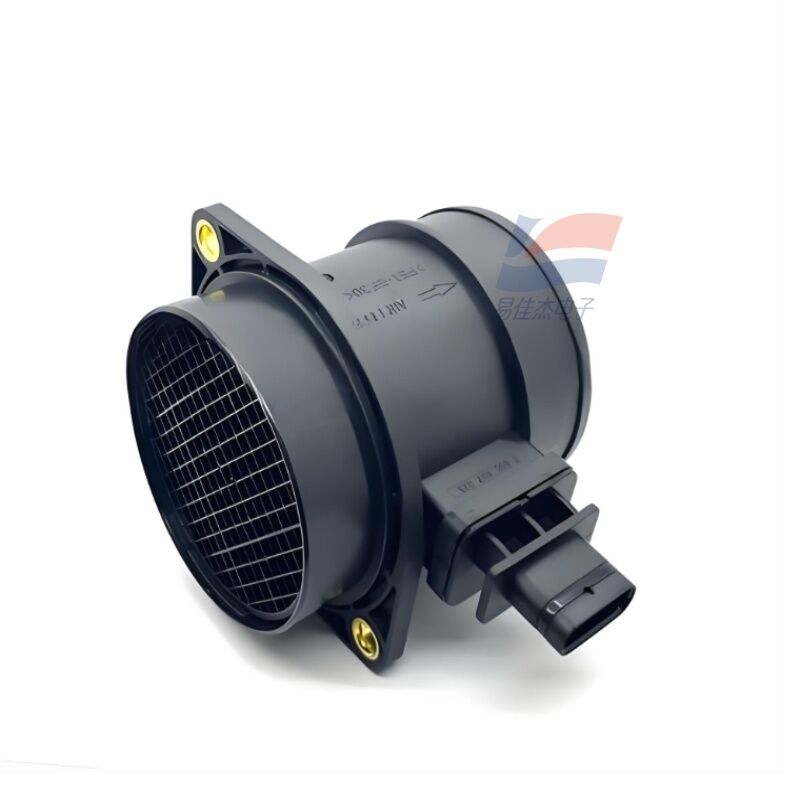

علامت گذاری جهت جریان: برچسب های پوسته جهت جریان هوا، نمی توان به صورت معکوس نصب کرد

رابط الکتریکی: کانکتور استاندارد چند پین خودرو، به طور مستقیم به ECU خودرو متصل می شود

III. مزایای محصول اصلی

تراشه حرارتی MEMS، خروجی مستقیم کیفیت جریان هوا، ECU بدون نیاز به تبدیل چگالی

دمای یکپارچه کارخانه و جبران خطی، توسعه ECU را ساده می کند

محدوده ولتاژ خودرو فوق العاده 7 - 24 ولت، جهانی برای خودروهای بنزینی / دیزلی

پاسخ ≤ 15 میلی‌ثانیه، دقیقاً مطابق با شتاب اضطراری موتور، شرایط گذرا در حالت بیکار

هسته سنسور حالت جامد، بدون لایه آسیب پذیر، ضد گرد و غبار، ضد ضربه جریان هوا، طول عمر طولانی

خروجی آنالوگ خطی 1 - 5 ولت، سازگار با مجموعه ECU عمومی خودرو

IV. سناریوهای برنامه اصلی

1. سیستم قدرت خودرو (کاربرد اصلی)

نظارت بر جریان کیفیت ورودی موتور بنزین / دیزل با کنترل الکترونیکی

عنصر مجموعه هسته ECU برای محاسبه حجم پاشش موتور: دقیقاً پاشش را بر اساس حجم ورودی کنترل می‌کند، قدرت، مصرف سوخت و انتشار اگزوز را بهینه می‌کند.

وسایل نقلیه مسافری، وسایل نقلیه تجاری، کامیون های سبک، قطعات تعویض کنتور ورودی وسایل نقلیه اصلاح شده

مانیتورینگ حلقه بسته جریان ورودی توربوشارژر

2. گاز صنعتی و تجهیزات احتراق

بویلر گاز، کنترل نسبت سوخت مشعل صنعتی

کمپرسور هوا، مانیتورینگ جریان ورودی مجموعه ژنراتور گاز

تجهیزات تصفیه گاز اگزوز (EGR Exhaust Recirculation) تشخیص نسبت هوا

3. تجهیزات تجاری

واحدهای بزرگ هوای تازه، تجهیزات تصفیه صنعتی اندازه گیری حجم زیاد هوا

کوره های هوای داغ سوخت / گاز، تجهیزات خشک کن کنترل جریان هوا با حلقه بسته

V. تمایز مدل های سری

CAFS1000A: جریان سنج جریان بزرگ خودرو نوع لوله یکپارچه (10 تا 1000 کیلوگرم در ساعت، مکمل خودرو)

CAFS1000B: مدل میکرو جریان لوله از نوع صفحه کوچک، مناسب برای راه‌های هوایی کوچک صنعتی و ژنراتورهای اکسیژن پزشکی

CAFS3000: سنسور جریان MEMS کم برد از نوع درج مینیاتوری (سطح sccm برای گازهای کوچک)
