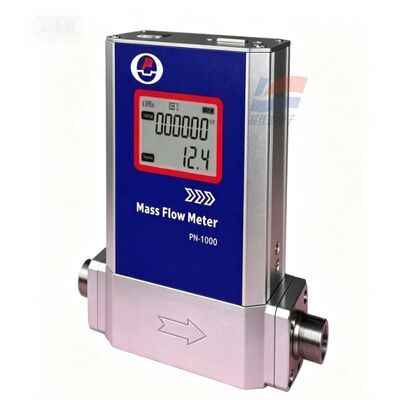

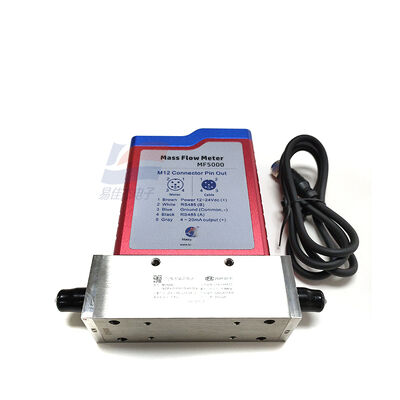

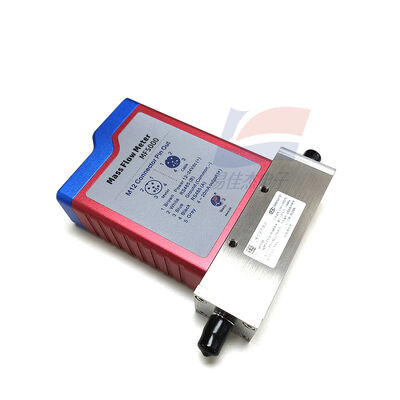

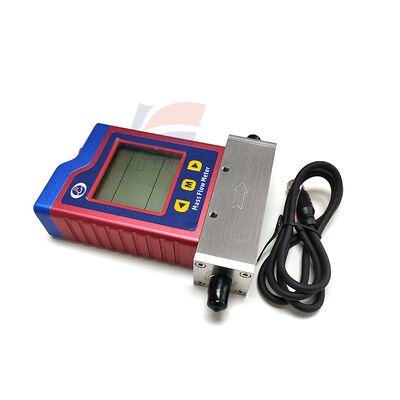

YJJ MF5006-N-50-B-D-R تراکم گاز ماسه جریان متر برای تجهیزات لیزر حفاظت از کنترل گاز

توضیحات محصول:

متر جریان جرم گاز فشرده YJJ MF5006-N-50-BDR برای تجهیزات لیزری حفاظتی-کنترل گاز

ویژگی ها:

I. تحلیل تفصیلی جدول کدهای مدل

قسمت کدنویسی توضیح جزئیات

سری MF5006 MF5000، قطر DN6، پورت هوای رزوه خارجی 1/4-NPT

N نسخه استاندارد غیر ضد انفجار معمولی، بدون نمایشگر LCD

50 مقیاس کامل 0.5 - 50 SLPM (لیتر استاندارد در دقیقه)

خروجی سیگنال جریان آنالوگ 4-20 میلی آمپر B

D کالیبره شده کارخانه با استفاده از هوا؛ پشتیبانی از تغییر ضرایب تصحیح گازهای پاک نیتروژن، اکسیژن، آرگون، دی اکسید کربن و غیره

ساختار محفظه نسخه استاندارد پایه R

II. اصل اندازه گیری

اختلاف دمای ثابت تراشه حسگر حرارتی MEMS، به طور مستقیم نرخ جریان جرم گاز را تشخیص می دهد، جبران فشار داخلی داخلی، تحت تأثیر نوسانات فشار گاز عرضه و دمای محیط نیست. ساختار سنجش دور زدن، افت فشار خط لوله بسیار کم است.

III. پارامترهای اصلی عملکرد

محدوده جریان: 0.5 - 50 SLPM

دقت اندازه گیری: ±(1.5 + 0.5% FS)

خطای تکرارپذیری: ≤ ± 0.75% FS

نسبت برد: 100:1، می تواند به طور پایدار از جریان کوچک به جریان بزرگ اندازه گیری کند

زمان پاسخگویی T90: ≤ 125ms

شرایط کالیبراسیون: 20 ℃، فشار اتمسفر استاندارد هوای تمیز

IV. مشخصات برق

منبع تغذیه: منبع تغذیه DC 8 - 24 ولت DC صنعتی

جریان کار کلی: ≤ 50 میلی آمپر

سیگنال خروجی: مشخصات B 4 - خروجی جریان خطی 20 میلی آمپر، 4 میلی آمپر مربوط به سرعت جریان 0، 20 میلی آمپر مربوط به مقیاس کامل 50 SLPM است.

رابط ارتباطی: بدون RS485، بدون صفحه نمایش LCD. مناسب برای اتصال مستقیم به ماژول اکتساب PLC

V. پارامترهای محیطی و تحمل کننده فشار

دمای محیطی دستگاه: -20℃ ~ +65℃

دمای گاز اندازه‌گیری شده: -10℃ ~ +55℃

حداکثر ظرفیت تحمل فشار: 1.5 مگا پاسکال (15 بار)

رطوبت کاری: 0 - 95٪ RH، بدون متراکم شدن بخار آب

محیط سازگار: هوا، نیتروژن، اکسیژن، آرگون، دی اکسید کربن و غیره گاز خشک و غیر خورنده

درجه حفاظت: IP40

VI. پارامترهای ساختار مکانیکی

رابط خط لوله: رشته خارجی 1/4-NPT

قطر داخلی کانال سنسور 6 میلی متر

مواد حفره مسیر گاز: فولاد ضد زنگ 304

پشتیبانی از نصب افقی، عمودی چند جهته

VII. ویژگی های محصول

افت فشار بسیار کم، باعث کاهش فشار خط لوله گاز تامین نمی شود

نسبت دامنه وسیع، می تواند به طور پایدار نرخ جریان گاز کوچک 0.5SLPM را اندازه گیری کند

استاندارد 4 - خروجی جریان صنعتی 20 میلی آمپر، سیم کشی ساده، سازگار با اکثر تجهیزات کنترل صنعتی

بدنه فشرده بدون نمایشگر، فضای نصب را ذخیره می کند، مناسب برای ادغام در مسیر گاز تجهیزات داخلی

تداخل ضد الکترومغناطیسی EMC درجه صنعتی، سازگار با شرایط آزمایشگاهی، نیمه هادی، تجهیزات جوشکاری

هشتم. سناریوهای صنعت برنامه (صادرات تعبیه کلمه کلیدی SEO)

مدار تامین گاز آزمایشگاهی، نظارت بر مسیر گاز تجهیزات تولید اکسیژن، گاز محافظ جوشکاری، گاز فرآیند نیمه هادی، تشخیص خط لوله هوای فشرده، گاز ورودی پیل سوختی، ابزار نمونه برداری هوای محیطی، سیستم تامین گاز بی اثر
